乌海焦化厂焦炉煤气点火施工中

工程详情

乌海焦化厂焦炉煤气放散点火施工中

2020年10月，乌海某焦化厂9套焦炉煤气放散点火正在施工中，此项目包含8套焦炉荒煤气放散点火和1套焦炉净煤气放散点火装置。此项目可实现远程自动/手动控制，在人机界面操作点火按钮可一触即发。

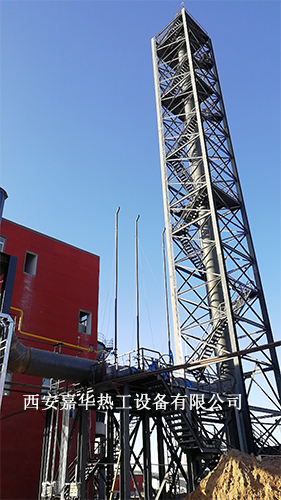

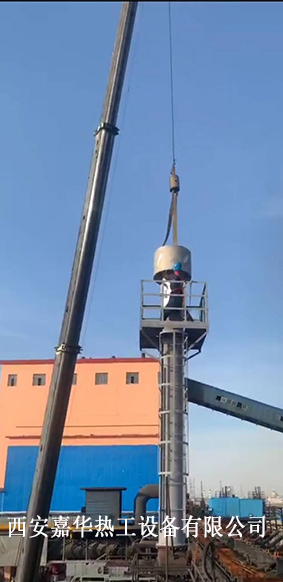

PLC 主控系统在收到煤气放散信号后，PLC 软件启动点火程序触发高能点火器点火，PLC 控制柜是放散点火控制的核心，全过程的监测，主控柜装有PLC s7-200smart ，对终端采集的数据和执行机构的执行情况和信号反馈包括放散管道压力，放散阀的位置、点火成功、点火失败声光报警，阀门开度反馈，点火事件记录，点火温度趋势图和各种参量的变化，均能一一呈现在中控室上位机界面上，使操作人员一目了然。下面嘉华小工为您带来现场施工实景:
