煤气发生炉

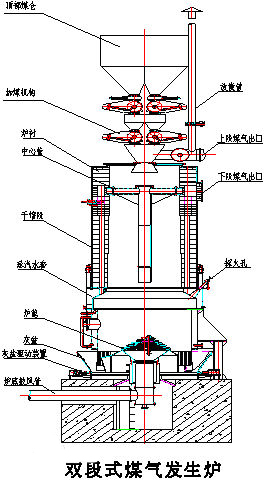

双段煤气发生炉发生的煤气分为上段煤气和下段煤气。上段煤气先进I级电捕焦油器，脱除重质焦油及灰尘，其工作温度为90-150摄氏度之间，在进入间接冷却器，在间接冷却器内煤气呗冷却至35-45摄氏度左右。下段煤气经旋风除尘器除尘，除尘后
的温度大约在450-550摄氏度。继而进入余热换热器，在给煤气降温的同时回收煤气显热，煤气温度降至200-230摄氏度左右；再进入风冷器冷却，温度降至35-45摄氏度。被间接冷却后的上段煤气和下段煤气进入二级电捕轻油器再一次脱油、除尘。被冷却净化后的煤气经加
压及加压，通过煤气管道输送使用。
组成两段炉的顶部煤气， 约占总煤气量的40% ， 其热值较高(6700kJ /nm3 ) 、温度较低(120℃左右) ， 并含有大量的焦油。这种焦油为低温干馏产物， 其流动性较好， 可采用静电除尘器捕集起来， 作为化工原料和燃料。在气化段，炽热的半焦和汽化剂经过还原、氧化等一系列化学反应生成的煤气， 称为气化煤气。
组成两段炉的底部煤气， 约占总煤气量的60% ， 其热值相对较低(6400kJ /nm3 ) 、温度较高(450℃左右) ， 因煤在干馏段低温干馏时间充足， 进入气化段的煤已变成半焦， 因此生成的气化煤气不含焦油， 又因距炉栅灰层较近， 所以含有少量飞灰。底部煤气就可经旋风除尘器及风冷器等设备来处理， 这样对于使用冷净化煤气的用户， 便可不采用水洗法就能使用上冷净化煤气，从而避免了大量酚水无法处理的缺陷。
西安嘉华热工设备有限公司严格按照发生炉煤气的生产原理和工艺图为客户进行安装。
