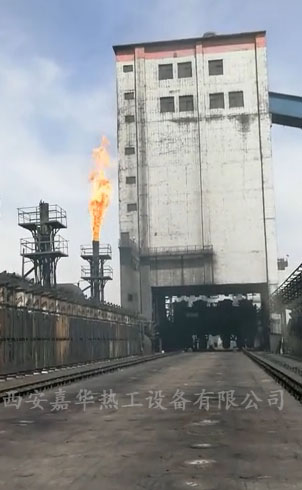

煤炭气化公司焦炉煤气放散点火配置说明
煤炭气化公司焦炉煤气放散点火装置在和需方的技术人员进行详细的沟通后，在该装置原有的设备基础上进行修复与改造工程，具体装置备件有由高空火炬塔架（原系统已有）、火炬头（防风罩、导流板）、高能点火装置、 、火焰监测装置、主放散燃气放空反板阀（原系统已有）、 蒸汽吹扫电磁阀、仪器、仪表、 火控制柜等组成。放散口配高能点火装置两套、、火焰监测装置一套，及为了保证在异常情况下依然可以实现净煤气火炬点火装置的功能，达到安全可靠的目的，对控制箱配备专用 UPS。
焦炉煤气放散点火配置说明：
1、火炬高总高度为 5 米，主火炬高7米。火炬头（防风罩、导流板）。
2、高能点火器：
点火采用高能点火器 JHGD-20，该点火器点火能量大，发火端耐高温，抗积碳，抗结焦，不受外界环境（温度、湿度、风速、气压）影响，点火可靠且安装方便。
组成：每套高能点火器由高能点火器箱体、高压点火杆、高压连接导线组成。
安装：将高压点火杆安装在火炬专用支架上，高能点火器安装在火炬塔下访雨箱内，点火杆与点火器之间用高压导线连接，应保证点火器与点火杆之间的距离≤50 米。
功能：当需要点火时，给点火器通电 AC220V 50Hz 点火器发出点火信号经高压导线传至点火杆，在点火杆头部发出能量为 20J 的电火花，燃气遇火花后点燃，实现点火功能。
2、火炬点火装置火焰监测器：
本系统火焰监测采用温度传感式火焰监测，传感器以温度信号经处理后以开关量的形式作监测。该监测方式广泛应用于石化行业火炬放散系统中。
3、控制柜上可实现放散装置的手动/自动点火及状态显示。
控制箱面板设有 、点火/停止按钮，吹扫阀开/关按钮，并设有状态显示灯，可显示电源指示、着火指示、吹扫阀开指示等整个系统的燃烧状况功能。 控制箱内电气元件均采用国内外知名厂家的产品，保证运行可靠。
