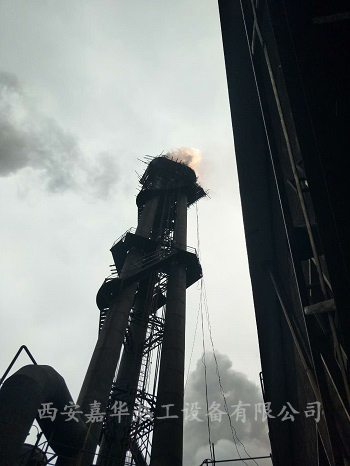

转炉煤气放散点火装置的构成
五管转炉煤气点火装置主要是由自动点火控制柜、转炉煤气燃烧器、高压离子发生器、专用点火电缆、点火电极等组成。其结构性能如下：
1、自动点火控制柜
内装PLC，小型断路器、继电器、具有过载、短路保护功能；所有紧固件均采用抗强腐蚀的304不锈钢材质；外面安装指示灯、选择开关、仪表等，可以实现手动和自动控制点火。控制高压离子点火装置、氮气吹扫电动球阀等。自动控制的点火信号为转炉煤气放散点火信号。
2、高压离子发生器、催化室
根据转炉煤气放散的量及管径情况，一根管需要配置2套高压离子器。可以在催化室内点燃转炉煤气，催化室迅速反应使更多的转炉煤气燃烧起来，火焰就可以在燃烧器内稳定燃烧起来。
高压等离子发生器，作用是给点火电极提供高压电，经过空气和煤气经行混合产生等离子体；离子体火焰经高空点火器口喷出，即可点燃转炉煤气。每台高压离子发生器至高空点火器，都配置一路耐高温、耐高压的石英绝缘子及高压导线。
3、工作流程
打开放散阀，点火装置点火，转炉煤气检测点燃情况，正常燃烧后点火设备停止工作。当放散阀需要关闭时，氮气阀打开30s吹扫，进行熄火，一次点火完成，等待下一次电火。
在接到点火指令后，如果一炉中未有点火成功，系统将发出声光报警信号。这时就要消除报警，进行检查，进行处理。
西安嘉华热工不管是从技术服务还是从售后服务来说，保证符合客户要求，转炉煤气放散点火装置安装成功后，在以后的使用中保证达到国家环保标准，整套转炉煤气放散点火装置使用期限不下于8年。欢迎前来咨询订购。
