嘉华热工高能点火装置使用说明书
作者：admin 来源：未知 发布时间：2018-03-24 10:31 浏览量：
公司网址：www. jhrgfs.com
地址：西安市新城区幸福中路
电话： 17795601962 QQ邮箱:3025626095@qq.com
JHDQ－20J
高能点火装置
JHDQ－20J高能点火装置主要由高能点火器、高能点火杆、点火专用线缆三部分组成。主要用于电站锅炉，石化、热处理等行业大型轻油、低热值燃气（气体放散）、重油工业燃烧器自动点火，具有点火可靠、寿命长等优点，发火端耐高温、抗结焦，具有自净能力。
一、技术参数：
1.电源电压：220V±10% 50/60HZ
2.适应燃料：轻油、重油、低热值燃气
3.点火杆耐温：1300℃
4.点火频率：18次/S
5.火花能量：20J
6. 输出电压: DC2500V
7. 工作电流: ≤7A
二、点火装置箱体尺寸
长×宽×高＝400×225×125mm

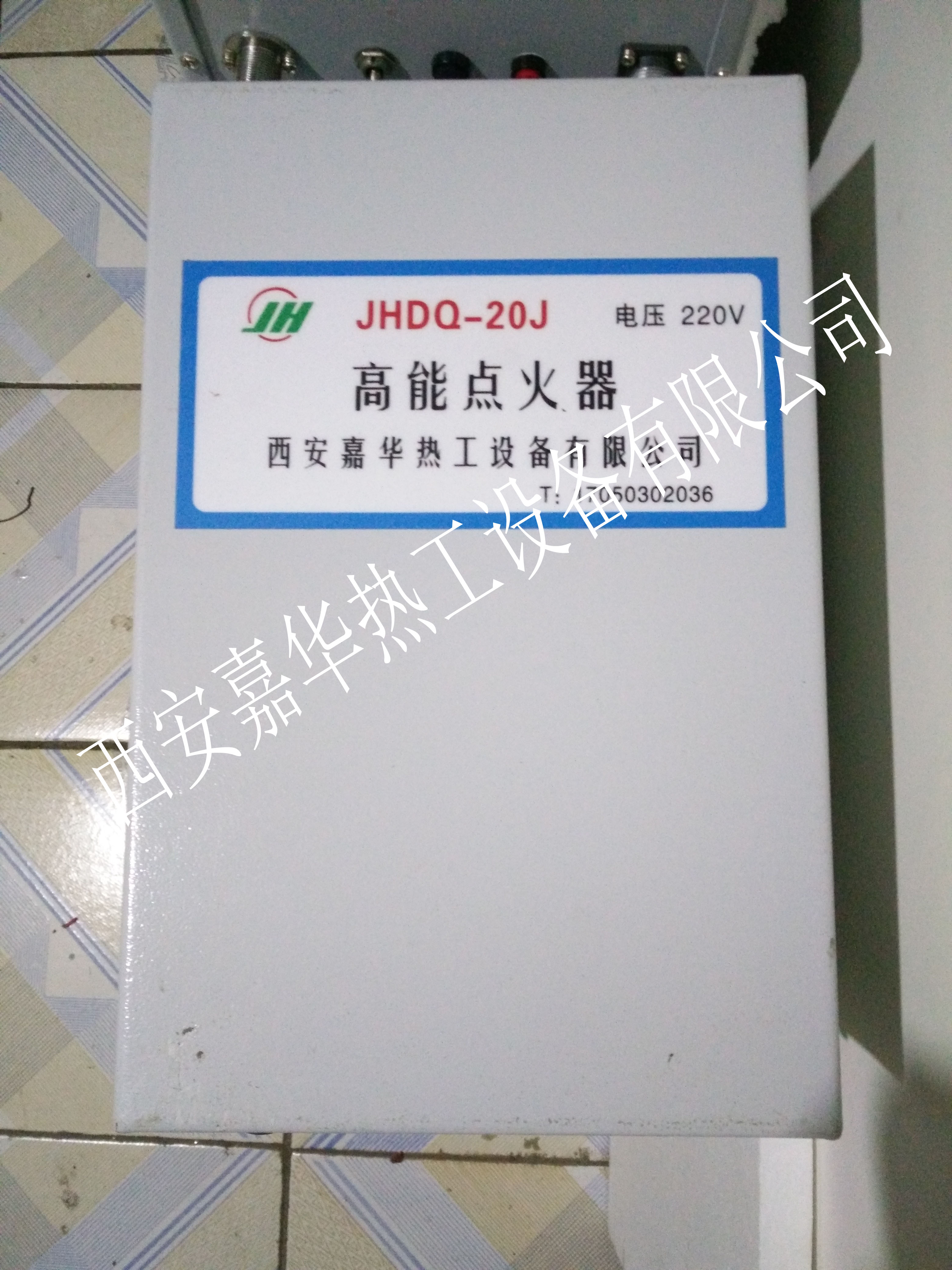

三、点火装置箱体示意图
四、点火杆及点火电缆
1.点火杆前端材料2520高温合金；semicond高温材料
2.点火杆外径Φ16，长度按需供应。点火电缆为专用高能电缆，长度根据用户要求供应，但最大长度不应大于50米。
五、安装及接线
1.将点火高压电缆接头M18X1.0与高能点火器点火输出端对接扭紧，启动点火按钮即可点火。.燃烧器上开有Φ16.5的孔并加工成M18×1.0的安装螺纹，将点火杆拧入即可，点火杆发火端安装在喷油（气）嘴前30～50mm处。本点火杆为一新型结构点火杆，不需调整放电距离。
2.该系列有高能点火器，专用高能电缆和点火杆三部分组成。安装时将点火装置箱体和点火杆用专用高压电缆连接即可，对点火器送220V电。点火端即可放电打火。
六、使用注意事项
1.点火时，应先开点火装置，然后喷油（气）点火；一般点火时间不能超过30秒。
2.点火时，应关小助燃风，等着火后逐渐增大助燃风。
3.燃油应雾化良好，雾化质量太差影响点火成功率。
4.点火装置工作30秒，应休息1分钟再用，避免连续长期使用。
