焦炉煤气放散点火装置现场到组成
想了解焦炉荒煤气放散点火中塔架平台设计原理的朋友注意了，今天我们来讲一下焦炉荒煤气放散点火装置的塔架平台设计原理。
我们先来了解一下现场情况：
1、放散物： 焦炉荒煤气。
2、介质温度：﹤100℃。
3、放散管出口最大压力：150~300 pa。
4、引燃方式：通过火焰传输器对荒煤气直接引燃。
5、安装位置：焦炉集气管上，处于高温度、高粉尘、高腐蚀。
根据甲方的技术要求，西安嘉华热工做出以下方案，经现场勘察，原蒸汽吹扫阀 ，利旧改造，原氨水翻板阀与执行机构需全部更换，需在原焦炉放散管之间架设桥架， 在焦炉放散点火控制系统安装在两座焦炉集气管之上，采用一控四制，每个PLC控制柜分别控制四根放散管；

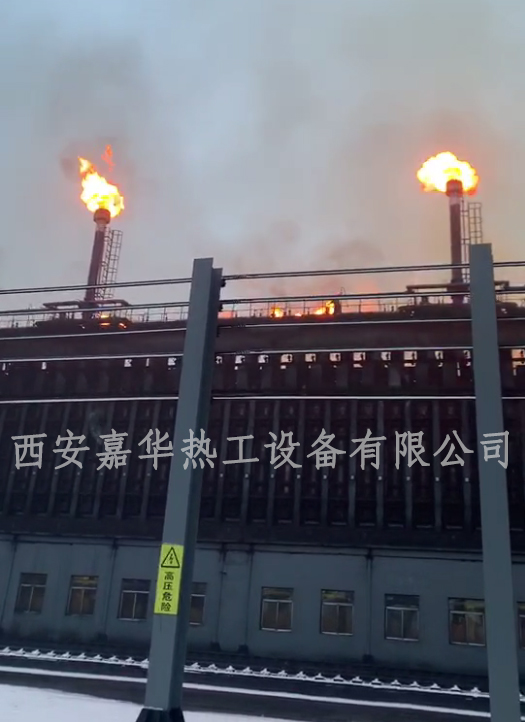

焦炉荒煤气放散点火系统组成：两座焦炉共8套自动点火放散装置，每座焦炉4套，设计4根放散管，管径为 DN500，两座焦炉共8根放散管。自动点火控制柜采用一控四控制方式（一个控制柜控制四 套放散点火装置），点火信号、火焰信号、各阀组状态信号等送控制室，监视点火放散状态。在控制室能够修改自动放散压力设定值，设定值根据工艺需要确定。
1.每个PLC控制柜都有配备一套UPS不间断电源，当停电时UPS作为备用电源就会及时给控制柜供电，以保证在停电时放散正常运行。
2.当检测到集气管中压力上升后，会及时传输信号给程控柜，开启放散点火系统，放散塔放散点燃介质为焦炉荒煤气煤气，此系统具有拢火灭火功能，拢火灭火 介质为低压蒸汽，整套系统满足现场使用要求，具备手动、自动、远程点火操作集中控制。
