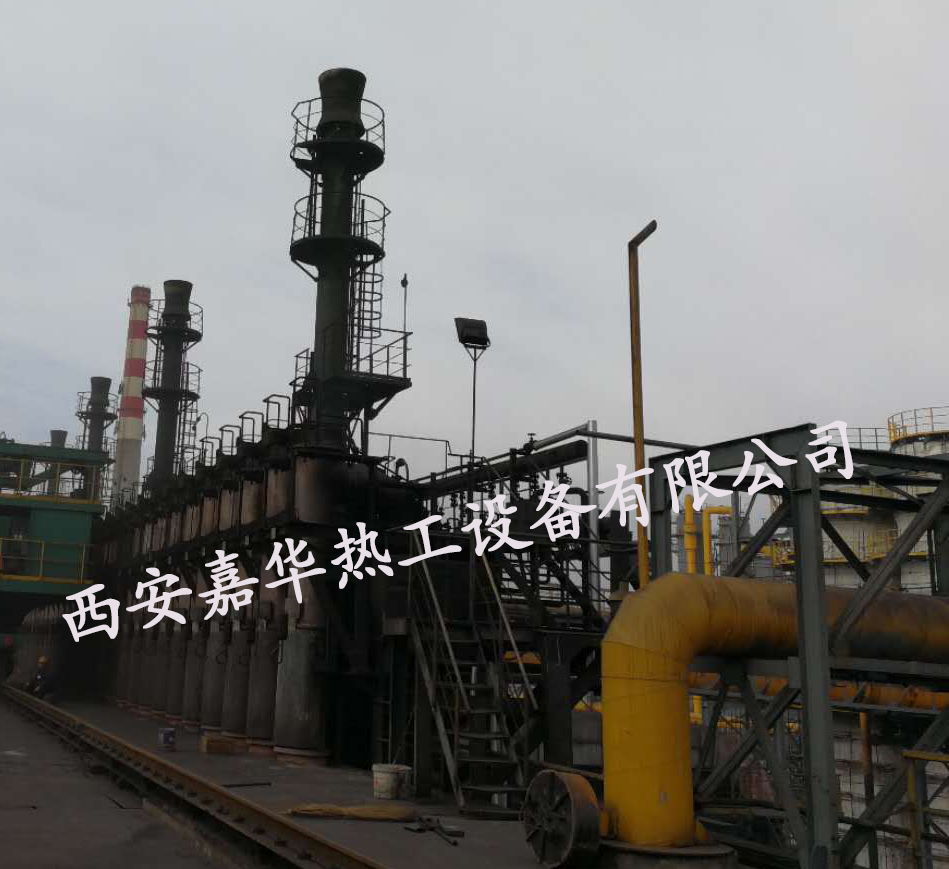

西安嘉华热工放空点火系统
1、通过控制系统自动点燃主火炬。
2、通过手动点火。
3、若突然停电或突发事故的紧急情况下，焦炉炉压瞬间升高，达到放散压力的设定参数要求，差压变送器给PLC提供放散信号。让整个控制系统自动启动放散点火，点燃主火炬。当火焰监测装置监测到火点时给控制系统反馈有火的信号，控制系统将会关闭点火装置，当炉压降到设定的压力参数时，控制系统将会自动关闭水封阀，点火控制系统恢复到监控状况下。点火自动控制柜根据来自焦炉集气管的压力信号，控制系统阀门动作、点火、消烟等一系列的动作，实现荒煤气放散的全过程，同时还能在一定程度调节集气管煤气压力。其过程为集气管压力升高 预警 压力持续升高 报警（同时激发器工作） 打开水封阀（分级） 引燃放散荒煤气 打开引射蒸汽电动球阀 关闭点火电动球阀 （荒煤气压力下降到下限值）关闭放散阀 关闭蒸汽阀 一次放散过程完成。
设置备用电源时，当系统停电时仍可保证打开放散水封阀，利用备用电源打开蒸汽球阀，激发点火而进行放散点火消烟作业。此系统不设引火引燃净煤气管路。
系统程序设置压力尖峰智能判断，即当集气管压力升高时，系统程序确定是持续高压而非压力尖峰信号时，PLC才发出指令进行放散点火的吹扫、点火。
