唐山某钢铁转炉煤气放散点火管道系统及阀门
在经过与唐山某钢厂的技术以及相关人员的沟通，同时我们的技术到达现场后实际考察，给予了甲方详细的技术方案，并且获得了甲方的信任，我们之前多次讲过关于转炉煤气放散点火的知识，不管是从整体还是从他的组成，最后单产品在其中的作用，今天我们来了解一下转炉煤气放散点火他的管路系统及阀门。

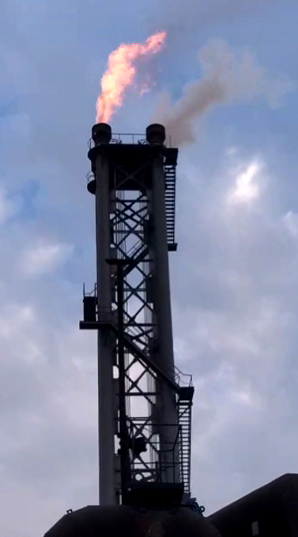

先来讲一下该套转炉煤气放散控制系统的主要组成：该套火炬放散点火装置控制系统由程控柜和顶部点火器柜组成。三台放散烟囱的控制系统设置程控柜一台，可以完成整个火炬的全自动点火和灭火报警，同时还控制点火燃烧器电磁阀、伴烧环管电磁阀、氮气吹扫电磁阀；同时还可以分别手动控制各自的放散火炬的点火设备、点火燃烧器电磁阀、伴烧环管电磁阀、氮气吹扫电磁阀。每台放散烟囱在顶部检修平台分别设有点火器柜一台。
转炉煤气放散点火管路系统及阀门
本套转炉煤气放散点火装置分别设置了引燃气管路、伴烧管路及氮气吹扫管路。
引燃气管路由底部延伸到烟囱顶部后，通过分配环管分三路分别进入三套点火燃烧器中；管路上布置了引燃气电磁阀用以控制引燃气管路的启闭，同时管路上还设有压力测点、流量计装置，用以监测引燃气管路的引燃介质压力及流量，保证点火正常。
引燃气管路由底部延伸到烟囱顶部后分一路作为伴烧管路，将伴烧气引至伴烧环管，伴烧环管被点火燃烧器点燃，设置伴烧管路的作用是保证主火焰的稳定燃烧；管路上设有伴烧管路电磁阀用于控制伴烧管路的启闭。同时管路上还设有压力测点、流量计装置，用以监测引燃气管路的引燃介质压力及流量，保证伴烧正常。
氮气吹扫管路引至引燃气管路的顶部，设备检修阶段，氮气吹扫阀打开吹扫引燃气管线。
引燃气电磁阀、伴烧管路电磁阀、氮气吹扫电磁阀的控制阀门均选用防爆型，关断时间≤2.5s。
所有检测装置（压力变送器、流量计）均采用防爆型，以保证安全生产。
本套转炉煤气放散点火系统可以实现自动点火、自动熄火、灭火报警、火焰信号处理、程控／就地切换等一系列的功能，嘉华热工为方便企业的工作及点火的成本，研发出转炉煤气直点式系统，解决了转炉煤气放散点火需要伴烧的问题，大大的节省了成本。西安嘉华热工始终秉承这以人为本，科技创新的原则，在热工的道路上永不止步。
